Cargas sísmicas en Argentina: por qué no podés ignorarlas
El sismo es la carga que más se subestima en estructuras de baja altura. Para muchos arquitectos y constructoras del litoral, donde la sismicidad es baja, el cálculo sísmico parece un trámite. Pero para cualquier proyecto en la región de Cuyo, el NOA o la Patagonia, la carga sísmica puede ser la carga horizontal dominante, por encima incluso del viento.
Esta guía explica el procedimiento paso a paso según INPRES-CIRSOC 103-2013, la norma vigente en Argentina para cargas sísmicas. Está orientada al método estático —el más usado en estructuras de baja altura y geometría regular— y cierra con un ejemplo numérico completo de una nave industrial en Mendoza.
Si ya leíste nuestra guía de cargas de viento según CIRSOC 102, este artículo es el complemento natural: mismo procedimiento de cadena de cálculo, distinta fuente de carga horizontal.
1. Zonas sísmicas en Argentina
INPRES-CIRSOC 103 divide el territorio argentino en cinco zonas sísmicas (0 a 4) según la aceleración básica del suelo ao, definida como una fracción de la aceleración de la gravedad g con un período de retorno de 475 años (10% de probabilidad de excedencia en 50 años).
| Zona | ao | Descripción | Ciudades representativas |
|---|---|---|---|
| 0 | 0,00 g | Sin riesgo sísmico | Corrientes, Resistencia, Formosa |
| 1 | 0,05 g | Riesgo bajo | Buenos Aires, Rosario, Paraná, Santa Fe |
| 2a | 0,10 g | Riesgo moderado-bajo | Córdoba, La Rioja (este) |
| 2b | 0,15 g | Riesgo moderado-alto | San Luis, Catamarca, Tucumán (norte) |
| 3 | 0,20 g | Riesgo alto | Mendoza (gran parte), San Juan (sur), Salta |
| 4 | 0,25 g | Riesgo muy alto | San Juan (zona andina), Mendoza (precordillera) |
Mendoza capital y su área metropolitana se ubican en zona 3 (
ao = 0,20). Las localidades más cercanas a la cordillera, como Tunuyán o San Rafael, pueden estar en zona 4.
El mapa de zonificación del INPRES (Instituto Nacional de Prevención Sísmica) es la fuente definitiva para asignar la zona de un proyecto. Ante cualquier duda, consultá directamente el INPRES o el municipio local.
2. Clasificación del suelo (tipos I a IV)
El suelo amplifica o atenúa las ondas sísmicas. INPRES-CIRSOC 103 define cuatro tipos de perfil de suelo:
| Tipo | Descripción | Vs₃₀ aproximado | S |
|---|---|---|---|
| I | Roca o suelo muy rígido | > 760 m/s | 1,00 |
| II | Suelo intermedio (arena densa, grava, arcilla rígida) | 360 – 760 m/s | 1,20 |
| III | Suelo blando (arena suelta, arcilla media, rellenos) | 180 – 360 m/s | 1,50 |
| IV | Suelo muy blando (arcilla blanda, rellenos sueltos) | < 180 m/s | 1,80 |
Donde S es el factor de amplificación del suelo: un suelo blando amplifica las aceleraciones sísmicas hasta 1,8 veces respecto a roca.
Vs₃₀ es la velocidad de onda de corte promedio en los primeros 30 m de profundidad. Se obtiene de un ensayo geotécnico o, en proyectos menores, de la geología superficial conocida de la zona.
En Mendoza, la mayor parte del piedemonte urbano es suelo Tipo II (grava y arena densa de origen aluvial). Zonas más bajas con sedimentos lacustres o rellenos antrópicos pueden ser Tipo III.

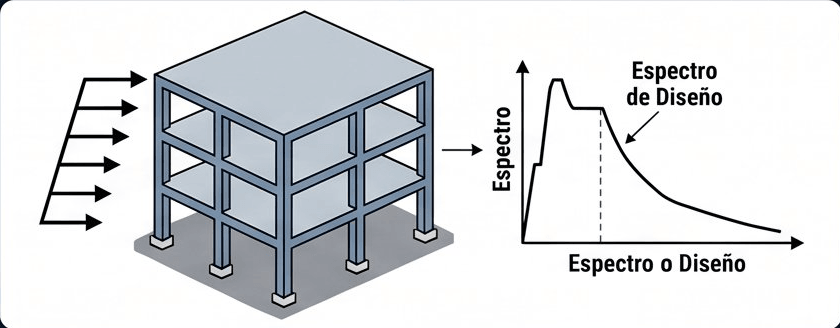

3. El espectro de diseño
El espectro de diseño describe la aceleración espectral Sa(T) —la demanda sobre la estructura— en función del período de vibración T. Para el método estático es la herramienta clave: el período fundamental de la estructura te dice en qué zona del espectro caés.
La forma general del espectro elástico de INPRES-CIRSOC 103:
Sa(T) = ao × S × Φ(T) [fracción de g]
Donde Φ(T) es la función de forma espectral:
| Rango de período | Φ(T) | Rama |
|---|---|---|
| T ≤ TB | 1 + (η − 1) × T / TB | Ascendente |
| TB ≤ T ≤ TC | η | Meseta (máxima demanda) |
| TC ≤ T ≤ TD | η × TC / T | Descendente — velocidad |
| T > TD | η × TC × TD / T² | Descendente — desplazamiento |
Los períodos característicos dependen del tipo de suelo:
| Tipo de suelo | η | TB (s) | TC (s) | TD (s) |
|---|---|---|---|---|
| I | 2,5 | 0,10 | 0,40 | 2,0 |
| II | 2,5 | 0,15 | 0,55 | 2,0 |
| III | 2,5 | 0,20 | 0,70 | 2,0 |
| IV | 2,5 | 0,25 | 1,00 | 2,0 |
Donde η = 2,5 es la amplificación espectral para amortiguamiento del 5% (valor estándar para estructuras de acero y hormigón).
4. El período fundamental de la estructura T₁
El período fundamental T₁ define cómo vibra la estructura ante un sismo. A más flexible la estructura (pórticos más esbeltos, más altura), mayor período.
Para el método simplificado con estructuras regulares, INPRES-CIRSOC 103 permite usar fórmulas empíricas:
Estructuras de acero (pórticos moment-resisting o naves industriales):
T₁ = 0,085 × H^(3/4) [segundos]
Estructuras de hormigón armado:
T₁ = 0,060 × H^(3/4) [segundos]
Muros de hormigón o mampostería estructural:
T₁ = 0,050 × H^(3/4) [segundos]
Donde H es la altura total del edificio en metros.
Ejemplo para una nave de acero de 7 m de altura de columna:
T₁ = 0,085 × 7^(3/4) = 0,085 × 4,30 = 0,36 s
Un período de 0,36 s cae en la meseta del espectro para suelo Tipo II (TB = 0,15 s < T₁ < TC = 0,55 s), donde la demanda espectral es máxima.
5. La aceleración espectral de diseño Sd
La aceleración espectral elástica debe reducirse por la ductilidad y la sobre-resistencia de la estructura. Esta reducción se expresa mediante el factor μR:
Sd(T₁) = Sa(T₁) / μR [fracción de g]
El factor μR combina la ductilidad estructural y la sobre-resistencia. Para estructuras de uso corriente:
| Tipo estructural | μR |
|---|---|
| Pórticos de acero con uniones rígidas (alta ductilidad) | 6,0 – 8,0 |
| Pórticos de acero con uniones articuladas + arriostramiento (ductilidad moderada) | 3,5 – 5,0 |
| Pórticos de hormigón armado (alta ductilidad) | 5,0 – 7,0 |
| Muros de hormigón | 4,0 – 5,0 |
| Naves metálicas livianas (arriostramiento diagonal) | 3,5 – 4,0 |
Para naves industriales con pórticos metálicos y arriostramiento diagonal en cruz de San Andrés,
μR = 4,0es un valor razonable como punto de partida. El valor definitivo debe justificarse en función del sistema de disipación de energía y el detallado de las uniones.
6. El peso sísmico Wd
El peso sísmico Wd es la masa que "siente" el sismo. Se calcula como:
Wd = Wmuertos + ψ × Wvivos [kN]
Donde:
Wmuertos= peso propio total de la estructura (estructura + cerramientos + cubierta + instalaciones fijas)Wvivos= cargas de uso variableψ= coeficiente de combinación de carga variable (varía según uso):
| Uso | ψ |
|---|---|
| Vivienda, oficinas | 0,30 |
| Comercial, depósitos livianos | 0,40 |
| Depósitos pesados, industria | 0,60 |
| Cubierta accesible (terraza) | 0,20 |
| Cubierta no accesible | 0,00 |
Para una nave industrial sin entrepiso, prácticamente no hay carga variable sísmica relevante: el peso sísmico se reduce al peso propio de la estructura.
7. El corte basal Vd
Con todos los ingredientes anteriores, el corte sísmico de diseño en la base es:
Vd = Sd(T₁) × Wd [kN]
Este es el corte horizontal total que el sismo induce sobre toda la estructura y que debe ser resistido por el sistema de arriostramiento.
8. Distribución vertical de fuerzas sísmicas
Para estructuras de un solo piso (naves industriales, galpones), toda la fuerza sísmica actúa a la altura de la cubierta. No hay distribución que hacer: F_cubierta = Vd.
Para estructuras de varios pisos con método estático, INPRES-CIRSOC 103 distribuye la fuerza cortante en altura según:
Fᵢ = Vd × (Wᵢ × hᵢ) / Σ(Wⱼ × hⱼ)
Donde Wᵢ y hᵢ son el peso y la altura del nivel i, y la sumatoria recorre todos los niveles. Esta distribución triangular asume que el modo fundamental de vibración tiene forma aproximadamente lineal con la altura.
9. Ejemplo completo: nave industrial en Mendoza
Datos del proyecto:
- Localidad: Mendoza capital → Zona 3 →
ao = 0,20 - Tipo de suelo: Tipo II (grava aluvial densa) →
S = 1,20,TB = 0,15 s,TC = 0,55 s,TD = 2,0 s - Estructura: nave metálica con pórticos + arriostramiento diagonal →
μR = 4,0 - Geometría: 20 m de luz × 24 m de largo, altura de columna 7 m, cubierta a dos aguas
- Sin entrepiso
Paso 1 — Período fundamental:
T₁ = 0,085 × 7^(3/4) = 0,085 × 4,30 = 0,36 s
Como TB = 0,15 s < T₁ = 0,36 s < TC = 0,55 s, el período cae en la meseta del espectro → Φ(T₁) = η = 2,5.
Paso 2 — Aceleración espectral elástica:
Sa(T₁) = ao × S × Φ(T₁) = 0,20 × 1,20 × 2,5 = 0,60 g
Paso 3 — Aceleración espectral de diseño:
Sd(T₁) = Sa(T₁) / μR = 0,60 / 4,0 = 0,15 g
Paso 4 — Peso sísmico Wd:
| Componente | Superficie / Longitud | Peso unitario | Subtotal |
|---|---|---|---|
| Cubierta metálica (chapas + correas) | 480 m² | 0,30 kN/m² | 144 kN |
| Estructura principal (pórticos) | 480 m² | 0,20 kN/m² | 96 kN |
| Cerramientos laterales (chapa + montantes) | 308 m² | 0,15 kN/m² | 46 kN |
| Carga de uso (depósito liviano, ψ=0,40) | 480 m² | 0,50 × 0,40 kN/m² | 96 kN |
| Total Wd | 382 kN |
Paso 5 — Corte basal:
Vd = Sd × Wd = 0,15 × 382 = 57 kN
Paso 6 — Distribución:
Nave de un solo nivel: toda la fuerza actúa en la viga de atado de la cubierta.
F_cubierta = 57 kN (aplicada en el nodo de arranque de cubierta)
Paso 7 — Fuerza por pórtico:
Con 5 vanos de 4,8 m en el sentido longitudinal (24 m / 5 vanos), hay 5 pórticos. El arriostramiento diagonal en la dirección transversal toma la fuerza lateral completa en cada crujía de arriostramiento. Distribuyendo de forma simplificada:
F_transversal / pórtico = 57 kN / 5 = 11,4 kN por pórtico
Esta fuerza se compara con la reacción horizontal del viento sobre el mismo pórtico (calculada con CIRSOC 102). La que resulte mayor es la que diseña el arriostramiento, las fundaciones y las uniones.
En Mendoza zona 3, el sismo suele controlar sobre el viento para estructuras de acero livianas. En el litoral (zona 1), el viento es dominante.
10. Errores comunes al aplicar INPRES-CIRSOC 103
Usar la zona equivocada para la localidad. La zonificación símica no sigue límites provinciales; comunidades dentro de la misma provincia pueden tener zonas distintas. Verificá siempre con el mapa del INPRES.
Ignorar la clasificación del suelo. Asumir suelo Tipo I (roca) sin ensayo geotécnico en zonas con sedimentos aluviales puede subestimar las aceleraciones hasta un 80% (factor S de 1,00 vs 1,80 para suelo IV).
Confundir la aceleración elástica con la de diseño. Sa es la demanda elástica; Sd = Sa / μR es lo que la estructura debe resistir después de reducir por ductilidad. Usar Sa directamente sobredimensiona la estructura pero también puede dar falsa sensación de seguridad si el detallado de ductilidad no se respeta.
No verificar la dirección transversal. Las naves industriales tienen diferente rigidez en cada dirección. El sismo puede ser más crítico en la dirección corta (perpendicular a los pórticos), donde hay menos masa pero también menos arriostramiento.
Olvidar los efectos torsionales. En plantas con distribución asimétrica de masas o rigideces, la norma exige verificar efectos de torsión. Para naves rectangulares simétricas, este efecto suele ser menor, pero no debe ignorarse en esquinas o estructuras con irregularidades.
No sumar sismo + cargas de servicio. El sismo se combina con las cargas permanentes y una fracción de las variables. La combinación de diseño de INPRES-CIRSOC 103 es: 1,0 × G + 1,0 × Qs + ψ × Q, que difiere de las combinaciones de viento o uso corriente.
Calculadora gratuita de cargas de viento CIRSOC 102
Antes de cerrar: si este artículo complementa el de cargas de viento, también conviene tener ambos resultados para comparar cuál carga horizontal controla en tu proyecto. Usá nuestra calculadora de viento para tener el valor de base:
Calculadora gratuita de cargas de viento CIRSOC 102 →
Conclusión
El cálculo sísmico para estructuras de baja altura sigue esta cadena: zona sísmica → tipo de suelo → espectro de diseño → período T₁ → aceleración de diseño Sd → peso sísmico Wd → corte basal Vd. Cada paso tiene su dato de entrada y su posible fuente de error.
En proyectos en zonas de alta sismicidad como Mendoza o San Juan, el sismo define el sistema de arriostramiento, las fundaciones y el detallado de las uniones. No es un cálculo que se pueda hacer con valores conservadores de la zona vecina o estimando la zona "a ojo".
