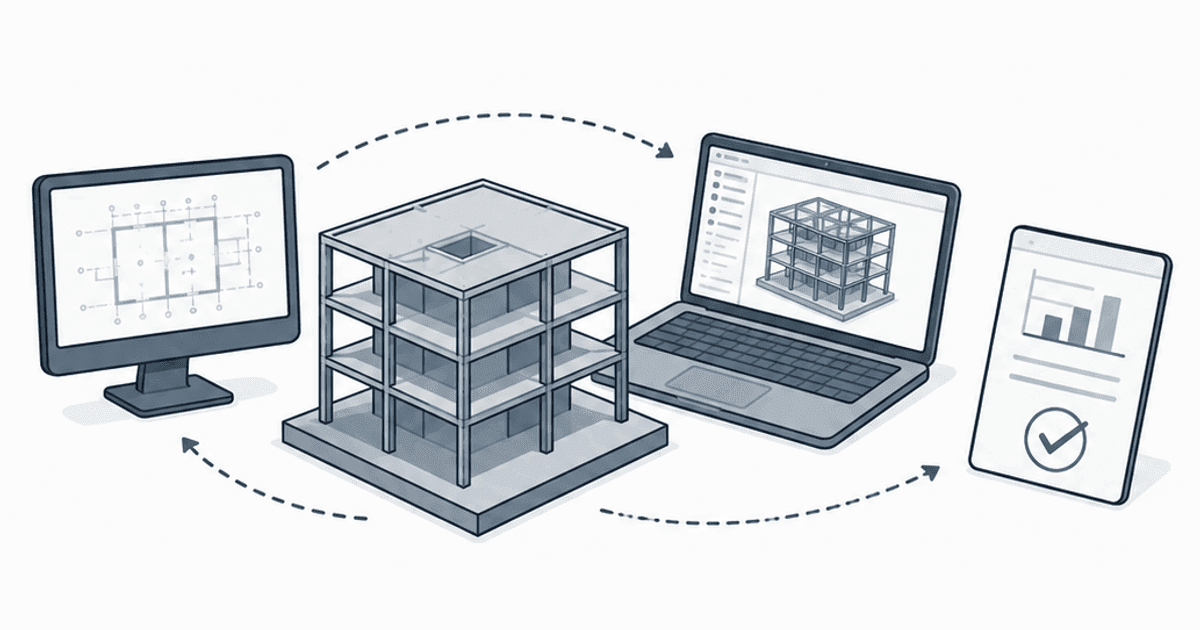

BIM en ingeniería estructural: qué es, qué entrega y por qué reduce errores en obra (Argentina 2026)

BIM en ingeniería estructural: qué es y por qué cambia el juego

Durante décadas, la estructura de un edificio se documentó con planos 2D: una planta de encofrado, un corte, un detalle de armado, cada uno en su propio archivo, sin enterarse de lo que pasaba en los otros. Funcionaba, pero con un costo silencioso: cada cambio había que replicarlo a mano en varios planos, las interferencias con instalaciones aparecían recién en obra, y el cómputo de materiales se hacía contando a ojo sobre el papel. BIM cambia esa lógica de raíz.

Este artículo explica qué es BIM aplicado a la ingeniería estructural —no la definición genérica de manual, sino qué significa para la estructura de tu proyecto—, qué entregables produce, cómo reduce errores y costos en obra, qué software se usa y cuándo conviene. Está escrito desde EDICI, estudio de cálculo estructural en Paraná, Entre Ríos, donde modelamos estructuras en BIM y las coordinamos con estudios de arquitectura de todo el país. Si querés ver el servicio en sí, está en modelado BIM estructural; acá desarrollamos el porqué.

Va dirigido a arquitectos, constructores, desarrolladores y calculistas que escucharon "hacelo en BIM" y quieren entender de verdad qué pagan, qué reciben y cuándo el modelo justifica su costo.

---

Qué es BIM aplicado a la estructura (y qué NO es)

BIM son las siglas de Building Information Modeling —modelado de información de la construcción—. Aplicado a la ingeniería estructural, es una metodología en la que toda la información de la estructura vive en un único modelo 3D paramétrico en lugar de estar repartida en planos que no se hablan entre sí.

La palabra clave es información, no 3D. Un modelo BIM estructural no es "el mismo plano pero dibujado en tres dimensiones para que se vea lindo". Es una base de datos con geometría: cada elemento sabe qué es y carga sus propios datos.

• Una columna en el modelo sabe que es una columna, de qué material es (H-25, acero F-24), qué sección tiene, a qué nivel arranca y termina.
• Una viga conoce su luz, su sección y su conexión con las columnas.
• Una losa lleva su espesor, su material y su armadura.

Cuando cambiás uno de esos elementos, todo lo que depende de él se actualiza solo: la planta, el corte, el detalle y la planilla de cómputo. Por eso el modelo se vuelve la fuente única de verdad del proyecto, y no una colección de archivos que hay que sincronizar a mano.

Conviene aclarar qué no es BIM, porque circula confusión:

• No es "dibujar en 3D". Un modelo 3D "tonto" (mallas sin información) es una maqueta digital, no BIM. Lo que hace BIM a un modelo es que sus elementos tienen datos y se comportan como objetos, no como líneas.
• No es un software. Revit o Tekla son las herramientas; BIM es la metodología de trabajar con un modelo de información coordinado. Se puede tener Revit y trabajar mal, sin coordinación real.
• No reemplaza al cálculo estructural. BIM documenta y coordina la estructura; el dimensionado —qué sección, cuánta armadura, si verifica— lo hace el ingeniero con el análisis estructural y la normativa CIRSOC (201 para hormigón, 301 para acero, 101/102/103 para cargas). El modelo es la salida ordenada de ese cálculo, no un sustituto.

---

BIM vs CAD 2D: la diferencia que se paga en obra

Esta es la comparación que ordena todo. La mayoría de los estudios en Argentina todavía documentan en CAD 2D (AutoCAD), y funciona; pero tiene tres puntos débiles que BIM ataca de frente.

El caso típico que lo explica todo: en un proyecto CAD, movés una columna en la planta. Ahora tenés que acordarte de corregir el corte, el detalle de armado y la planilla de cómputo. Si te olvidás de uno —y con la presión de la entrega, pasa— ese plano queda mintiendo, y el error viaja a la obra. En BIM, movés la columna una sola vez en el modelo y la planta, el corte, el detalle y el cómputo se regeneran coordinados. Se elimina de raíz la fuente de error más común del 2D: las versiones que quedaron distintas.

Y el punto más caro: el CAD 2D no sabe que una viga choca con un conducto de aire, porque para el CAD ambas son líneas sin significado. El modelo BIM sí lo sabe, y te lo avisa antes de construir.

---

Qué entregables da un modelo BIM estructural

Un trabajo BIM estructural no entrega "un dibujo en 3D": entrega un paquete de documentación coordinada. En EDICI, el servicio de modelado BIM produce como mínimo esto:

• Modelo 3D paramétrico de la estructura completa: columnas, vigas, losas y fundaciones, cada elemento con su material y sección. Es el corazón del entregable.
• Planos 2D generados desde el modelo: plantas de encofrado, cortes y detalles de armado. La clave: no se dibujan aparte, se extraen del modelo, así que siempre están coordinados con él.
• Cómputo automático de materiales: m³ de hormigón, kg de acero y m² de encofrado, extraídos directamente del modelo. Presupuestar deja de ser contar a ojo.
• Reporte de interferencias (clash detection): el listado de los choques detectados entre estructura, arquitectura e instalaciones, para resolverlos en el modelo y no en la obra.
• Modelo coordinado con las demás disciplinas (arquitectura e instalaciones), federando los modelos en un mismo espacio 3D.
• Entrega en múltiples formatos: .rvt nativo de Revit, IFC (formato abierto, ISO 16739), DWG para quien trabaja en CAD y PDF para imprimir.

El LOD: cuánto detalle tiene el modelo

No todos los modelos BIM tienen el mismo nivel de detalle, y esto es central para entender qué estás pagando. El LOD (Level of Development, nivel de desarrollo) define cuánta información y precisión tiene cada elemento del modelo —lo gráfico y lo no gráfico—. Los niveles estándar:

La lección práctica: no siempre conviene el LOD más alto. Un modelo LOD 400 con cada bulón y cada estribo modelado cuesta mucho más que un LOD 300, y si el proyecto no va a fabricar con ese detalle, es plata tirada. Por eso, lo primero que se acuerda en un trabajo BIM serio es para qué se va a usar el modelo, y de ahí sale el LOD correcto. Definirlo mal —de más o de menos— es el error de gestión más común en BIM.

---

Clash detection: el corazón del ahorro

De todos los beneficios de BIM, el que más plata ahorra en obra tiene nombre propio: detección de interferencias, o clash detection.

La idea es simple. Cuando federás el modelo estructural con el de arquitectura y el de instalaciones en un mismo espacio 3D, el software puede detectar automáticamente dónde dos elementos ocupan el mismo lugar físico: una viga estructural que atraviesa un conducto de aire acondicionado, una columna que cae justo sobre una cañería principal, una losa que no deja pasar un pase de instalaciones.

En el flujo tradicional 2D, esos choques se descubren en la obra, cuando el conducto ya no entra o la cañería choca con la viga que ya se hormigonó. Ahí las opciones son todas caras: romper y rehacer, mover la instalación con un rodeo improvisado, o —lo peor— tocar la estructura sin recalcular. Cada una cuesta tiempo, material y, a veces, seguridad.

Con clash detection, ese mismo choque aparece en la pantalla, semanas antes de la obra. Resolverlo cuesta un cambio en el modelo: bajar la viga, correr el pase, reubicar la cañería, y recalcular si hace falta. Es la diferencia entre corregir un archivo y romper un tabique.

La regla que le damos a todo cliente: una interferencia detectada en pantalla cuesta un clic; la misma interferencia detectada en obra cuesta un capítulo de imprevistos. Ese es, en una frase, el retorno económico de BIM.

---

Cómo reduce errores y costos en obra

Más allá del clash detection, BIM baja el costo total del proyecto por tres mecanismos concretos —sin promesas mágicas de "cero errores", que no existe:

1. Coordinación temprana. Los conflictos entre estructura, arquitectura e instalaciones se resuelven en el modelo, en la etapa de proyecto, donde cambiar algo es barato. Cuanto más tarde aparece un error, más caro es corregirlo: es la curva clásica de costo de cambio en construcción.
2. Cómputo de materiales preciso. Como las cantidades salen directo del modelo —no de contar sobre el plano—, el presupuesto de hormigón, acero y encofrado es mucho más ajustado. Menos "compré de más" y menos "faltó y paró la obra". Esto se conecta directo con cuánto hierro por m² lleva una estructura: el modelo te da ese número medido, no estimado.
3. Documentación siempre coordinada. Los planos se regeneran desde el modelo, así que no hay versiones desactualizadas. Se elimina el error de la planta que dice una cosa y el corte que dice otra.

Hay un cuarto beneficio menos tangible pero real: comunicación. Cualquiera —el arquitecto, el comitente, el capataz— puede ver el modelo 3D en el celular y entender la estructura sin saber leer un plano de encofrado. Todos hablan del mismo objeto, y eso solo evita una cantidad enorme de malos entendidos en obra.

---

Qué software se usa para BIM estructural

Las dos herramientas dominantes en estructuras son Autodesk Revit y Tekla Structures. No son competidoras exactas: apuntan a cosas distintas.

• Autodesk Revit es una plataforma BIM multidisciplina (arquitectura, instalaciones y estructura en un mismo entorno). Su fortaleza es la coordinación: cuando la estructura tiene que dialogar con la arquitectura y las instalaciones dentro de un modelo integral, Revit es la elección habitual. Es con lo que trabajamos en EDICI para el modelado y la coordinación general.
• Tekla Structures está especializado en detalle estructural avanzado: conexiones de acero, hormigón premoldeado, armaduras, planos de taller y datos para fabricación (CNC, listas de corte, listas de material). Cuando lo que manda es el detalle de fabricación de una estructura metálica, Tekla brilla.

En la práctica, muchos estudios usan los dos: Revit para el diseño y la coordinación general del proyecto, y Tekla para el detalle de fabricación de la estructura de acero. La decisión depende de qué necesita el proyecto, no de cuál es "mejor" en abstracto.

Todo esto se apoya en un formato clave: IFC (Industry Foundation Classes, ISO 16739), el estándar abierto de intercambio que permite pasar el modelo de un software a otro sin perder la información. Gracias al IFC, el modelo estructural de EDICI puede federarse con el modelo de arquitectura de otro estudio aunque usen programas distintos.

Cuando ese modelo tiene que bajar a planos de armado, planillas de doblado y detalles constructivos listos para obra, entra la ingeniería de detalle: el eslabón que convierte el modelo coordinado en documentación ejecutable.

---

Cuándo conviene BIM (y cuándo el 2D todavía alcanza)

BIM no es la respuesta a todo. Tiene un costo de modelado real, y en algunos proyectos ese costo no se recupera. La pregunta honesta es cuándo el modelo justifica lo que cuesta:

Conviene claramente cuando:

• Hay varias disciplinas que coordinar (estructura + arquitectura + instalaciones): ahí el clash detection solo ya paga el trabajo.
• La obra es de escala o en altura: edificios, torres, proyectos institucionales, donde un error de coordinación cuesta caro.
• Es obra pública o un pliego que exige BIM (cada vez más común en Argentina).
• El cómputo preciso importa mucho para el presupuesto, porque hay volúmenes grandes de hormigón y acero.
• Trabajan varios estudios a la vez y necesitan un modelo compartido como fuente única.

El CAD 2D todavía alcanza cuando:

• Es una vivienda unifamiliar simple o una obra chica, sin instalaciones complejas que coordinar.
• El proyecto es muy estándar y el estudio ya tiene sus detalles resueltos.
• El plazo y el presupuesto no dan para el costo de modelar, y no hay una ganancia de coordinación que lo justifique.

Para estructuras específicas la ecuación es aún más favorable a BIM. En una nave industrial o galpón de estructura metálica, donde hay muchas conexiones repetidas y el cómputo de acero es dinero puro, el modelo se paga solo entre el detalle de fabricación y la precisión del cómputo —justamente lo que hace bien Tekla—. Y cuando estás decidiendo el sistema estructural, conviene tenerlo resuelto antes de modelar: lo desarrollamos en steel frame vs hormigón armado.

---

Cómo es trabajar con BIM en Argentina en 2026

En Argentina hay una estrategia nacional de implementación de BIM en la obra pública, impulsada desde el área de obras públicas y conocida como SIBIM (Sistema de Implementación BIM). No es una imposición súbita: es una adopción progresiva, con documentos, guías y casos de referencia que ordenan cómo incorporar la metodología en los proyectos del Estado. El objetivo de fondo es hacer la obra pública más transparente, coordinada y eficiente, y expandir el uso de BIM en todo el país.

En la práctica, a 2026 el panorama es así:

• BIM ya es habitual en obra pública de escala, edificios en altura, proyectos institucionales y toda obra donde participan varios estudios y disciplinas que necesitan coordinarse. Un buen ejemplo de nuestro portfolio es el modelado en BIM de un edificio institucional completo, donde la coordinación entre estructura, arquitectura e instalaciones era el corazón del encargo.
• En vivienda y obra chica, todavía convive con el CAD 2D, y muchas veces el 2D sigue siendo la opción sensata por costo.
• La tendencia es clara y de un solo sentido: cada vez más pliegos lo exigen, cada vez más estudios lo adoptan, y el modelo coordinado se está volviendo el estándar para todo proyecto donde la falta de coordinación sale cara.

Para un estudio de arquitectura del interior del país, la buena noticia es que BIM es remoto por naturaleza: el modelo se comparte online y se coordina a distancia. En EDICI, desde Paraná, coordinamos modelos con estudios y constructoras de toda Argentina sin que la distancia sea un problema —el modelo 3D vive en la nube y se revisa en conjunto.

Conclusión

BIM en ingeniería estructural no es "dibujar en 3D": es trabajar la estructura como un modelo único de información que se coordina con la arquitectura y las instalaciones, entrega planos y cómputos siempre alineados, y —sobre todo— detecta los choques en la pantalla en vez de en la obra. Ese es el retorno concreto: una interferencia resuelta en el modelo cuesta un cambio de archivo; la misma en obra cuesta romper y rehacer.

No es obligatorio para todo. En una vivienda simple, el CAD 2D todavía alcanza. Pero en cuanto hay varias disciplinas que coordinar, escala, o un pliego que lo exige, el modelo se paga solo. Y la tendencia en Argentina, con la estrategia BIM de la obra pública, va en una sola dirección.

En EDICI modelamos estructuras en BIM con Autodesk Revit y las coordinamos con estudios de todo el país desde nuestra sede en Paraná, Entre Ríos. Somos ingenieros matriculados y el modelo es la salida ordenada de un cálculo hecho según CIRSOC, no un dibujo bonito sin respaldo. Si tenés un proyecto que coordinar, pedí tu presupuesto sin cargo y armamos la propuesta con el LOD y los entregables que tu obra necesita. Y si querés ver el servicio en detalle, está en modelado BIM estructural.

---

Preguntas frecuentes

¿Qué es BIM en ingeniería estructural?

BIM (Building Information Modeling) aplicado a la estructura es una metodología en la que toda la información de la estructura —geometría, materiales, secciones, cantidades, especificaciones— vive en un único modelo 3D paramétrico en lugar de estar repartida en planos 2D independientes. La diferencia con el CAD 2D no es que sea un dibujo más lindo en 3D: el modelo BIM es una base de datos con inteligencia. Cada columna sabe que es una columna, de qué material es, qué sección tiene y qué carga baja; cuando cambiás algo, todas las plantas, cortes y planillas que dependen de ese elemento se actualizan solas. Eso convierte al modelo en la fuente única de verdad del proyecto, coordinable con la arquitectura y las instalaciones antes de que la estructura llegue a obra.

¿Qué entregables da un modelo BIM estructural?

Un trabajo BIM estructural entrega, como mínimo: el modelo 3D paramétrico de la estructura (columnas, vigas, losas, fundaciones) en formato nativo más IFC abierto; los planos 2D (plantas, cortes, detalles de armado) generados desde el modelo, no dibujados aparte; el cómputo automático de materiales (m³ de hormigón, kg de acero, m² de encofrado) extraído directamente del modelo; un reporte de detección de interferencias (clash detection) entre estructura, arquitectura e instalaciones; y el modelo coordinado con las demás disciplinas. El nivel de detalle de cada elemento se define con el LOD (nivel de desarrollo), que se acuerda al inicio según para qué se va a usar el modelo.

¿Cuál es la diferencia entre BIM y CAD 2D en estructuras?

En CAD 2D dibujás líneas: una planta, un corte y un detalle son tres archivos independientes que no se enteran entre sí, y si movés una columna tenés que corregir los tres a mano (y es fácil que uno quede desactualizado). En BIM modelás objetos con información: la columna existe una sola vez en el modelo 3D, y la planta, el corte y la planilla de cómputo son vistas de ese mismo objeto. Cambiás la columna una vez y todo lo demás se regenera coordinado. Además, el modelo BIM permite detectar interferencias (una viga que choca con un conducto de aire, una columna que cae sobre una cañería) en la pantalla, antes de que el error se construya y haya que romper. El CAD 2D no puede hacer eso porque no sabe qué es cada línea.

¿Qué es el LOD (nivel de desarrollo) en un modelo BIM?

El LOD (Level of Development, nivel de desarrollo) define cuánta información y precisión tiene cada elemento del modelo, e incluye tanto lo gráfico como lo no gráfico. Los niveles estándar van de LOD 100 a LOD 500. LOD 100 es conceptual (elementos genéricos, sirve para volúmenes y anteproyecto); LOD 200 es aproximado (dimensiones y formas generales); LOD 300 es preciso para construcción (geometría exacta en tamaño, forma, ubicación y orientación); LOD 350 agrega la coordinación entre disciplinas y las interferencias; LOD 400 llega a fabricación e instalación (conexiones, bulones, detalle de armado); y LOD 500 es el modelo "as built" verificado, para mantenimiento. No siempre hace falta el LOD más alto: definir el LOD correcto al inicio es clave para no pagar por detalle que el proyecto no va a usar.

¿BIM reduce errores y costos en obra realmente?

Sí, y el mecanismo es concreto: BIM adelanta al escritorio los errores que antes aparecían en el andamio. Detectar en pantalla que una viga estructural choca con un conducto de instalaciones cuesta un cambio en el modelo; encontrarlo en obra cuesta romper, rehacer y demorar. Como el cómputo de materiales sale directo del modelo, el presupuesto de hormigón, acero y encofrado es mucho más preciso y hay menos sorpresas de más material. Y como los planos se regeneran desde el modelo, se elimina la fuente de error más común del 2D: la planta y el corte que quedaron con versiones distintas. No es magia ni cero errores, pero la coordinación temprana y el cómputo automático son dos palancas reales de ahorro.

¿Qué software se usa para BIM estructural?

Los dos más usados en estructuras son Autodesk Revit y Tekla Structures. Revit es una plataforma BIM multidisciplina (arquitectura, instalaciones y estructura) muy fuerte en coordinación con el resto del proyecto: es la elección habitual cuando la estructura tiene que dialogar con la arquitectura y las instalaciones dentro de un modelo integral. Tekla Structures está especializado en detalle estructural avanzado —conexiones de acero, hormigón premoldeado, armaduras, planos de taller y datos para fabricación (CNC, listas de corte)—. Muchos estudios usan Revit para el diseño y la coordinación general y Tekla para el detalle de fabricación. Se completan con formatos abiertos como IFC (ISO 16739) para intercambiar el modelo entre programas sin perder información.

¿Cómo está el uso de BIM en Argentina en 2026?

En Argentina hay una estrategia nacional de implementación de BIM en la obra pública (conocida como SIBIM, el sistema de implementación BIM impulsado desde el área de obras públicas), con documentos, guías y casos de referencia para adoptar la metodología de forma progresiva. En la práctica, en 2026 BIM ya es habitual en obra pública de cierta escala, edificios en altura, proyectos institucionales y obras donde participan varios estudios y disciplinas que necesitan coordinarse. En vivienda y obra chica todavía convive con el CAD 2D. La tendencia es clara: cada vez más pliegos y estudios lo piden, y el modelo coordinado se está volviendo el estándar para proyectos donde la falta de coordinación sale cara.
