Encuentros en Steel Frame: los detalles constructivos, resueltos

Los encuentros: donde el steel frame se gana o se pierde

Un muro de steel frame en el medio del paño es fácil: montantes PGC cada 40 o 60 cm, soleras PGU arriba y abajo, emplacado. Lo que define la calidad de una obra —y lo que más preguntas genera entre arquitectos, constructores y autoconstructores— son los encuentros: dónde un panel se une con otro, cómo se abre una ventana en un muro portante, cómo baja la carga al hormigón, cómo se recibe el entrepiso.

Esta guía resuelve los encuentros más consultados, con gráficos, siguiendo la práctica difundida en Argentina (la que codifican los manuales del sistema, como el de Consul Steel) y el marco normativo de CIRSOC 303 con perfiles IRAM IAS U 500-205. Está escrita desde EDICI, estudio de cálculo de steel frame que documenta estos detalles en planos de montaje para obras de todo el país.

---

La regla de oro: in-line framing

Antes de cualquier detalle puntual hay que entender el principio que ordena todo el sistema. En steel frame, la carga viaja por los ejes: cada montante recibe lo que le baja la viga o la cabriada que tiene exactamente encima, y se lo pasa al montante del nivel inferior o a la fundación. Por eso los ejes de cabriadas, vigas de entrepiso y montantes se alinean verticalmente con la misma modulación —típicamente cada 40 o 60 cm—.

Cuando esa alineación se respeta, las soleras solo "reparten y guían": la carga es axial y los perfiles trabajan como fueron pensados. Cuando se pierde —una viga que cae entre dos montantes, una cabriada corrida por un conducto— la solera pasa a trabajar a flexión, se deforma, y el síntoma aparece meses después como fisuras en las placas o pisos que rechinan.

Todos los encuentros de esta guía son, en el fondo, maneras de mantener el camino de cargas continuo en los puntos donde la geometría lo interrumpe: una esquina, una ventana, un entrepiso.

---

Encuentros entre paneles: esquina, "T" y cruz

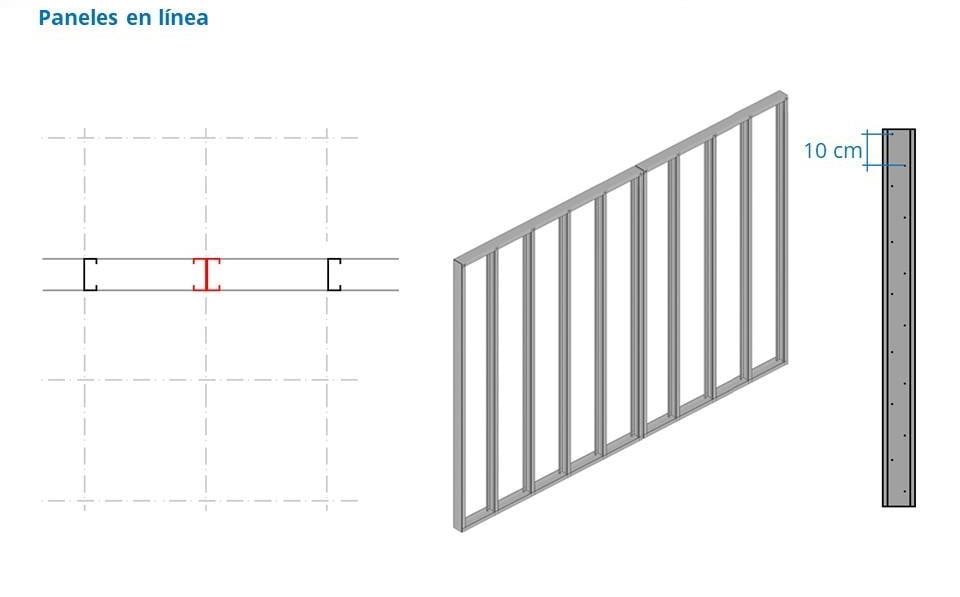

Los paneles llegan a obra armados (o se arman en sitio) y hay que unirlos entre sí. La solución cambia según la geometría del encuentro:

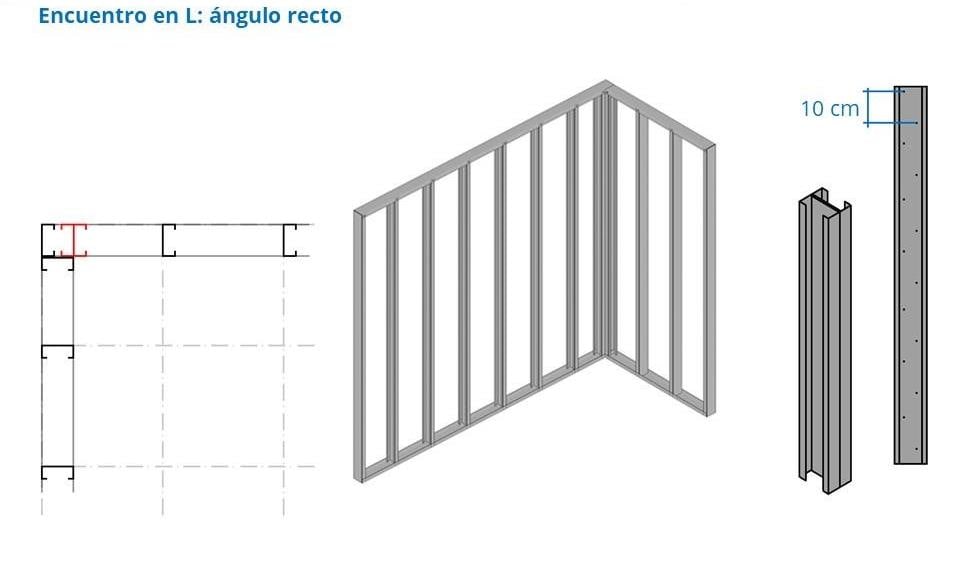

• Esquina: el panel que llega termina en un doble PGC (dos perfiles vinculados), y contra ese doble se atornilla el montante de arranque del panel perpendicular, con tornillos autoperforantes de cabeza hexagonal entre montantes.

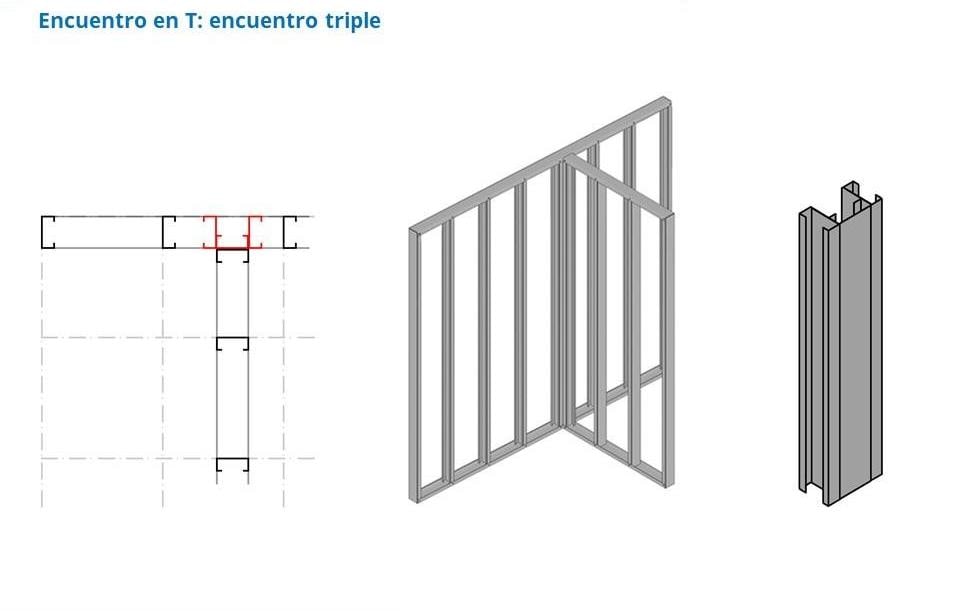

• Encuentro en "T" (un tabique que llega a un muro): el muro continuo lleva un triple PGC en el punto de llegada, que da apoyo y superficie de fijación al panel que muere ahí.

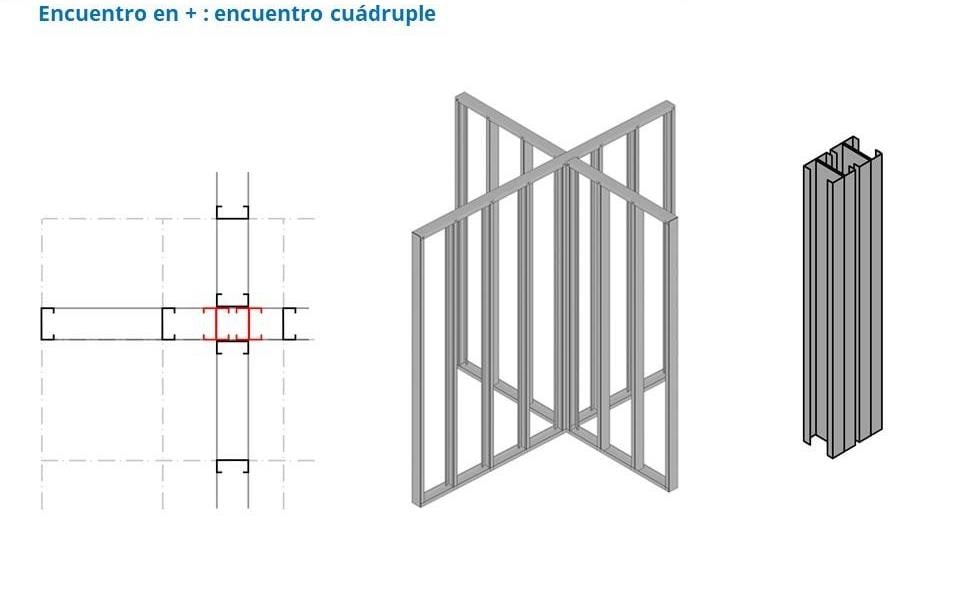

• Encuentro en cruz: dos dobles PGC enfrentados, uno por cada panel que atraviesa.

El detalle no termina en los perfiles: el emplacado estructural (OSB) se dispone trabando las juntas sobre estos encuentros, de modo que las placas "cosen" la unión y le dan continuidad al diafragma. Un encuentro bien resuelto de perfiles pero mal emplacado pierde buena parte de su rigidez.

---

Vanos portantes: king, jack, dintel y cripples

Abrir una ventana o una puerta en un muro portante es el detalle con más piezas con nombre propio del sistema. Cada una tiene un rol preciso:

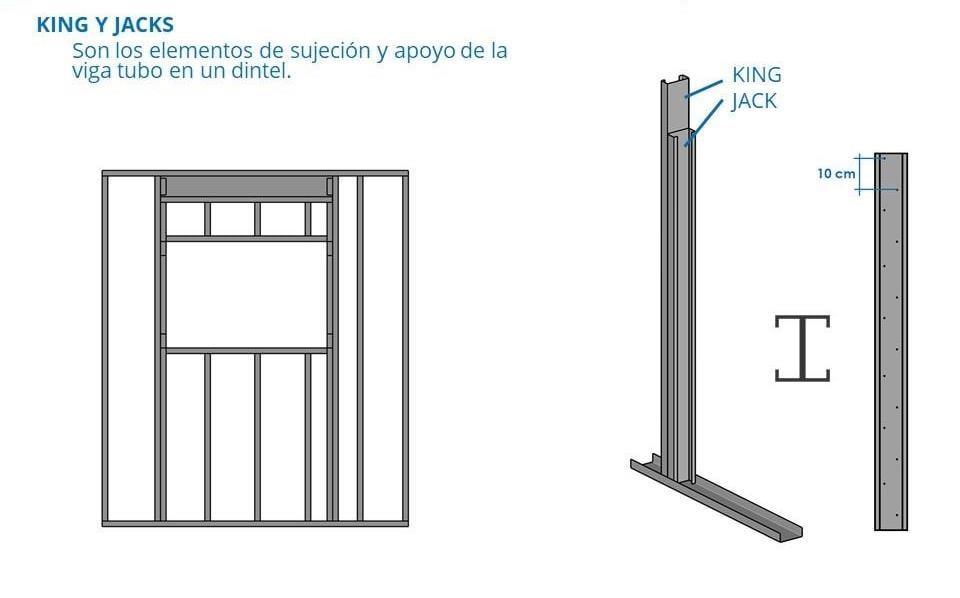

• King: el montante continuo que va de solera a solera a cada lado del vano. Es la columna del marco.
• Jack: el montante que sostiene el dintel por debajo. La cantidad de jacks por lado la define el cálculo según la carga y la luz del vano.
• Dintel: el elemento que toma la carga que baja sobre el vano. Se arma típicamente con 2 PGC en cajón, vinculados entre sí y al king mediante perfiles PGU.
• Solera de dintel y solera de vano (antepecho): los PGU horizontales que cierran el marco arriba y abajo de la abertura.
• Cripples: montantes cortos que mantienen la modulación entre el dintel y la solera superior, y entre el antepecho y la solera inferior — para que el emplacado y las placas siempre encuentren apoyo cada 40/60 cm.

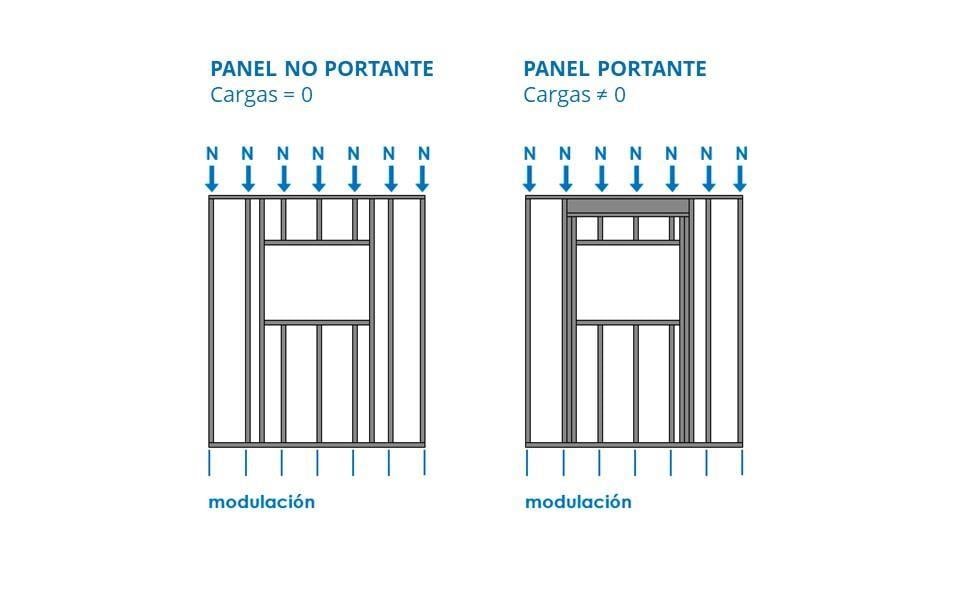

En un tabique no portante el esquema se simplifica (no hay carga que bajar: el dintel se reduce a un marco), pero en un muro portante ninguna de estas piezas es opcional: quitarle un jack a un dintel cargado es el equivalente steel frame de sacar un puntal antes de tiempo.

---

Anclaje a la platea: el detalle que resiste el viento

Una estructura de steel frame pesa poco —esa es su gran virtud—, pero eso mismo hace que el viento intente levantarla y deslizarla más de lo que la gravedad la sujeta. Por eso el anclaje a la fundación es un detalle de cálculo, no de práctica:

• La solera inferior (PGU) de cada panel se fija a la platea con anclajes mecánicos (brocas de expansión) o químicos (varilla roscada con inyección). El tipo, el diámetro y la separación entre anclajes salen del cálculo, que verifica succión del viento y corte.
• Entre la solera y el hormigón se interpone una banda estanca (o sello equivalente): corta el ascenso de humedad por capilaridad hacia el acero galvanizado y las placas.
• En los paneles con cruces de San Andrés, los puntos de anclaje del arriostramiento concentran tracciones importantes y suelen llevar anclajes reforzados propios.

La platea, a su vez, tiene que estar pensada para recibir el sistema: en los suelos arcillosos del Litoral, la liviandad del steel frame es una ventaja enorme, pero no exime del estudio de suelos ni de una fundación correcta.

---

Encuentro con el entrepiso: platform framing

En la práctica argentina, el entrepiso se resuelve casi siempre con platform framing: se completa el nivel (paneles + entrepiso encima) y el panel del piso superior apoya sobre el entrepiso, como una "plataforma".

Las piezas del encuentro:

• Cenefa: el perfil de borde que cierra el frente del paquete de vigas sobre la línea del muro y remata el entrepiso.
• Vigas PGC apoyadas sobre la solera superior del panel inferior, alineadas eje a eje con los montantes (in-line). En los apoyos llevan rigidizadores de alma para no abollarse.

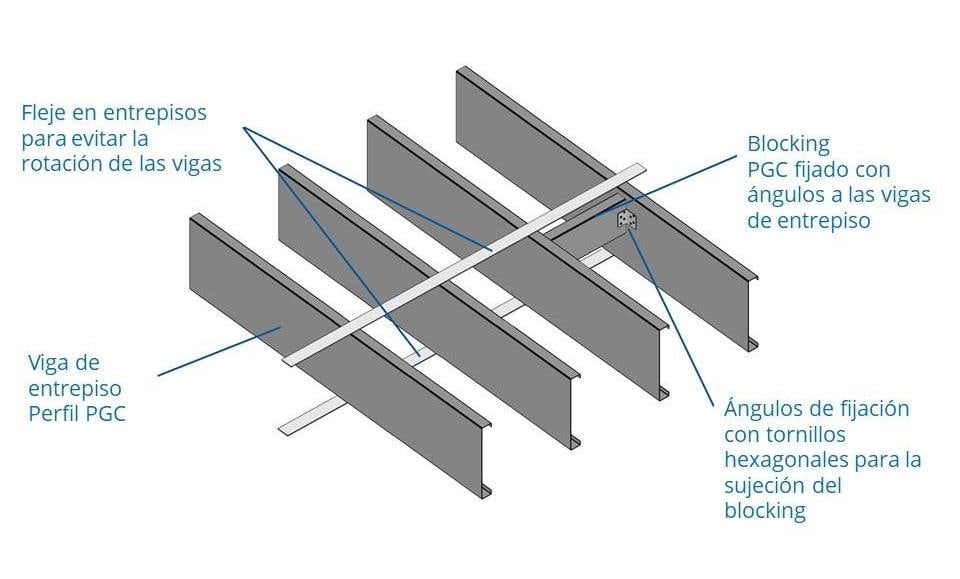

• Blocking: recortes de perfil colocados entre vigas que impiden su vuelco o giro, especialmente en los extremos y en paños largos.
• OSB de piso atornillado como diafragma, que distribuye las cargas horizontales hacia los muros arriostrados.
• Encima, la solera inferior del panel superior, con sus montantes otra vez alineados con las vigas de abajo.

Si querés ver el paquete completo del entrepiso capa por capa (sistema seco vs húmedo, pesos, acústica), lo desarrollamos en Entrepiso Steel Frame: seco vs húmedo.

---

Encuentro con la cubierta: cabriadas alineadas

La cubierta se resuelve con cabriadas (reticulados armados con los mismos perfiles PGC/PGU) o con vigas inclinadas, según la geometría. Los principios del encuentro son los mismos del entrepiso:

• Las cabriadas se alinean con los montantes del muro (in-line) y se fijan a la solera superior con conectores atornillados que resisten la succión del viento — en cubierta liviana, el viento levanta más de lo que el peso propio baja.
• Los extremos llevan rigidización: blocking entre cabriadas y flejes (strapping) sobre los cordones para restringir el pandeo.
• El emplacado de la cubierta (o las correas, según el paquete elegido) completa el diafragma superior que lleva las cargas horizontales hacia los muros.

Aleros y tímpanos se arman con prolongaciones y paneles secundarios de los mismos perfiles: son detalles resueltos del sistema, no improvisaciones.

---

Arriostramientos: cruces de San Andrés, strapping y diafragma

Los encuentros anteriores resuelven cómo baja la carga vertical. Falta la otra mitad del problema: las cargas horizontales (viento y sismo), que alguien tiene que llevar hasta la fundación.

• Cruz de San Andrés: flejes de acero en X, tensados, sobre paneles seleccionados por el cálculo. Trabajan siempre a tracción (cada diagonal toma el tiro en un sentido) y descargan en anclajes reforzados en sus extremos.

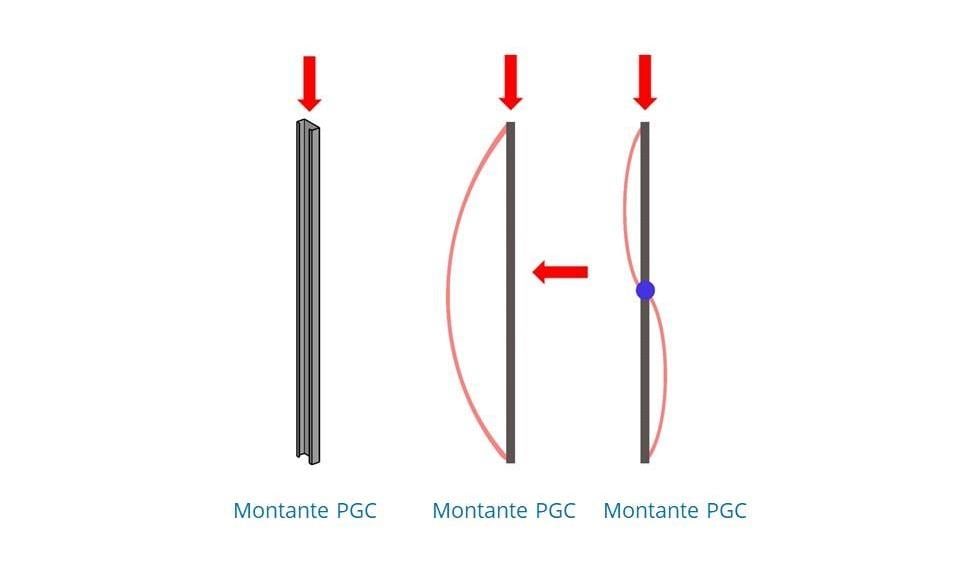

• Strapping: flejes horizontales que atan los montantes entre sí a media altura, restringiendo su pandeo lateral y torsión. Se combinan con blocking en los extremos de cada línea.
• Diafragma de emplacado: el OSB estructural, con su espaciado de tornillos correcto (más denso en bordes de placa que en el interior), convierte muros y entrepisos en diafragmas rígidos. En muchos proyectos es el arriostramiento principal, y las cruces quedan para los paneles con más demanda o con pocas placas (muchas aberturas).

Cuál de estos mecanismos usa cada panel —y con qué fleje, tornillos y anclajes— no es una elección estética: sale de la verificación de cargas horizontales del proyecto según CIRSOC 102 (viento) y 103 (sismo).

---

Errores comunes en obra (y cómo evitarlos)

• Perder el in-line framing al reubicar una cabriada o una viga "porque molestaba un conducto". Cada corrimiento improvisado convierte una solera en una viga no calculada.
• Dinteles sin jacks suficientes o armados con un solo perfil "porque el vano es chico". La cantidad de jacks y la sección del dintel salen del cálculo, no del ojo.
• Anclajes a platea puestos "cada tanto" sin verificar succión de viento. En una estructura liviana, el anclaje es estructural.
• Emplacado con tornillos escasos o mal espaciados: el diafragma pierde rigidez aunque los perfiles estén perfectos. El espaciado de borde es más denso que el interior, y no es negociable.
• Omitir blocking y strapping porque "no se ven": su ausencia aparece después, como vibraciones, pandeos locales y fisuras en placas.
• Modificar un panel portante en obra (abrir un vano nuevo, quitar un montante) sin pasar por el calculista. Es la versión steel frame de demoler una pared portante sin verificación.

---

Preguntas frecuentes

¿Cómo se unen los paneles de steel frame entre sí?

Con montantes adicionales en los extremos y tornillos autoperforantes. En un encuentro de esquina, el panel que llega termina en un doble PGC al que se atornilla el montante de arranque del otro panel. En un encuentro en T se usa un triple PGC, y en un encuentro en cruz, dobles enfrentados. Después, el emplacado estructural (OSB) cose el conjunto y le da continuidad al diafragma. La cantidad y el paso de los tornillos no se improvisan: salen del proyecto.

¿Cómo se hace una ventana o una puerta en un muro portante de steel frame?

El vano portante se arma con una familia de perfiles con roles distintos: el king es el montante continuo que va de solera a solera a cada lado del vano; el jack es el montante que sostiene el dintel (la cantidad de jacks la define el cálculo); el dintel se forma con 2 PGC en cajón vinculados con PGU y toma la carga que baja sobre el vano; y los cripples son montantes cortos que mantienen la modulación por encima del dintel y por debajo del antepecho. Las soleras de dintel y de vano (PGU) cierran el marco.

¿Cómo se ancla una casa de steel frame a la platea?

La solera inferior (PGU) de cada panel se fija a la platea de hormigón con anclajes mecánicos (brocas de expansión) o químicos (varilla con inyección), cuyo tipo, diámetro y separación se definen por cálculo. Entre la solera y el hormigón se interpone una banda estanca o sello que corta la humedad por capilaridad. El anclaje no solo posiciona el panel: en una estructura tan liviana, es lo que resiste la succión del viento y el deslizamiento, por eso es un detalle de cálculo y no de obra.

¿Qué es el in-line framing y por qué importa?

Es la regla de oro del sistema: los ejes de montantes, vigas de entrepiso y cabriadas de cubierta se alinean verticalmente con la misma modulación (típicamente cada 40 o 60 cm). Así la carga baja de forma axial de un perfil al siguiente, sin flexionar las soleras en el camino. Cuando la alineación se pierde —por un error de montaje o una modificación improvisada—, las soleras pasan a trabajar a flexión para la que no fueron pensadas y aparecen deformaciones y fisuras en las placas.

¿Qué es la cruz de San Andrés en steel frame?

Es el arriostramiento en X de flejes de acero tensados que se coloca en paneles seleccionados para llevar las cargas horizontales (viento y sismo) hasta las fundaciones. Trabaja siempre a tracción: cada diagonal toma el tiro en un sentido. Se complementa con el strapping (flejes horizontales que restringen el pandeo de los montantes), el blocking (recortes de perfil entre montantes o vigas) y el diafragma de emplacado estructural OSB, que en muchos proyectos es el arriostramiento principal.

¿Quién define estos detalles: el calculista o el montador?

El proyecto estructural. Los perfiles, la tornillería, los anclajes, los arriostramientos y cada encuentro se dimensionan según CIRSOC 303 (perfiles conformados en frío) con perfiles normalizados IRAM IAS U 500-205, y quedan documentados en planos de montaje. El montador ejecuta esos planos. Improvisar encuentros en obra es la fuente número uno de patologías del sistema: el steel frame es muy noble, pero solo si cada pieza está donde el cálculo la puso.
