Qué es una base aislada y cuándo conviene
Una base aislada (o zapata aislada) es la fundación que recibe la carga de una sola columna y la transmite al suelo. Es la solución más común y económica cuando el terreno tiene una capacidad portante adecuada a poca profundidad y las columnas están suficientemente separadas como para que sus bases no se superpongan.
Si las bases se tocan o el suelo es malo, se pasa a otras tipologías: vigas de fundación, plateas o pilotes. Para todo lo demás, la base aislada es el caballito de batalla del cálculo de hormigón armado.
Esta guía sigue el CIRSOC 201-2005, el reglamento argentino de estructuras de hormigón. Es una explicación conceptual del procedimiento, no reemplaza el cálculo firmado por un ingeniero matriculado.
El procedimiento, en 4 pasos
El cálculo de una base aislada encadena cuatro verificaciones. Las primeras definen el tamaño en planta (lo decide el suelo); las últimas definen la altura y la armadura (lo decide el hormigón).
1. Dimensionar el área por tensión admisible del suelo
El tamaño en planta sale de comparar la carga de servicio con lo que el suelo aguanta:
A ≥ N / σadm
donde N es la carga vertical de servicio que baja por la columna (más el peso propio estimado de la base y el relleno), y σadm es la tensión admisible del suelo, que surge del estudio de suelos.
A modo orientativo, estos son órdenes de magnitud habituales (siempre a confirmar con estudio de suelos):
| Tipo de suelo | Tensión admisible aproximada |
|---|---|
| Relleno / suelo blando | < 0,5 kg/cm² |
| Limo / arcilla media | 1,0 – 1,5 kg/cm² |
| Suelo firme / tosca | 2,0 – 3,0 kg/cm² |
| Roca | > 4,0 kg/cm² |
Con el área definida (por ejemplo una base cuadrada de lado B), recién ahí pasamos al hormigón.
2. Verificar el punzonamiento
El punzonamiento (corte en dos direcciones) es la verificación que suele gobernar la altura de la base: la columna tiende a "perforar" la zapata. Se controla la tensión de corte en un perímetro crítico ubicado a media altura útil de la cara de la columna. Si no verifica, se aumenta la altura útil (d) de la base. Es el motivo número uno por el que una base "crece" en espesor.
3. Verificar el corte por flexión
Además del punzonamiento, se controla el corte en una dirección (como en una viga ancha), en una sección a una distancia d de la cara de la columna. En bases bien dimensionadas suele verificar con holgura una vez resuelto el punzonamiento.

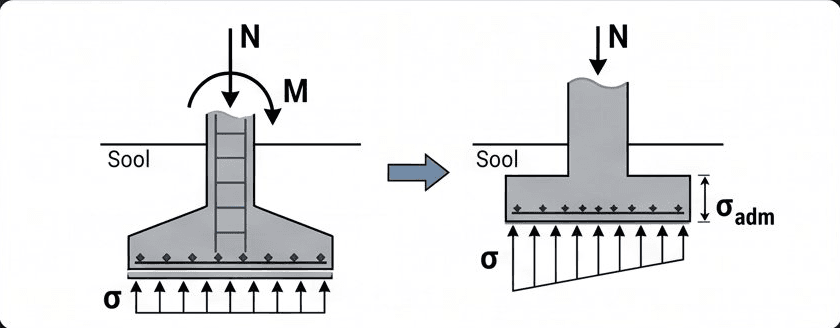

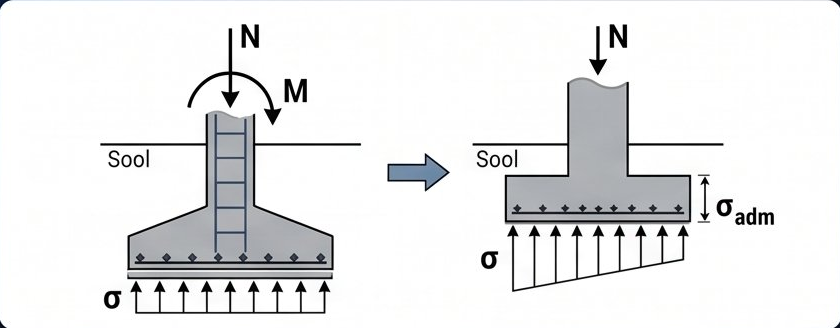

4. Calcular la armadura por flexión
La base trabaja como un voladizo que flexiona hacia arriba por la reacción del suelo. Se calcula el momento flector en la cara de la columna y, con él, la armadura inferior en ambas direcciones (parrilla). Se verifica además la cuantía mínima, el anclaje de las barras y el recubrimiento (mayor en fundaciones por estar en contacto con el suelo).
Ejemplo rápido (predimensionado)
Una columna baja con una carga de servicio N = 40 t sobre un suelo con σadm = 2 kg/cm² (20 t/m²):
- Área necesaria: A = 40 t / 20 t/m² = 2,0 m²
- Base cuadrada: B = √2,0 ≈ 1,42 m → se adopta 1,45 × 1,45 m
Con esa planta se predimensiona la altura por punzonamiento y se calcula la armadura. Este predimensionado lo podés estimar online con nuestra calculadora de bases aisladas gratuita.
Errores frecuentes
- Usar una tensión admisible "de memoria" en lugar del estudio de suelos. El número correcto cambia todo el tamaño de la base.
- Olvidar el peso propio de la base y el relleno sobre ella al calcular N.
- Resolver solo flexión y no verificar el punzonamiento, que casi siempre define la altura.
- Recubrimiento insuficiente: en fundaciones el hormigón está en contacto con el suelo y necesita más recubrimiento que en una viga interior.
Cuándo conviene que lo calcule un ingeniero
Para una vivienda de cargas moderadas sobre suelo firme, el predimensionado es directo. Pero apenas aparecen cargas excéntricas (bases de medianera), momentos importantes, napa alta o suelos pobres, la cosa se complica y conviene un cálculo formal, con memoria y planos firmados.
En EDICI calculamos fundaciones de todo tipo —bases aisladas, vigas de fundación, plateas y pilotes— bajo CIRSOC 201, con documentación lista para visado.
¿Tenés una obra para fundar? Pedí tu presupuesto — la primera consulta es sin cargo.
Preguntas frecuentes
¿Qué es una base aislada?
Una base aislada (o zapata aislada) es la fundación de hormigón armado que recibe la carga de una sola columna y la transmite al suelo. Es la solución más común y económica cuando el terreno tiene capacidad portante adecuada a poca profundidad y las columnas están separadas como para que sus bases no se superpongan.
¿Cómo se dimensiona el área de una base aislada?
El área en planta se obtiene dividiendo la carga de servicio que baja por la columna (más el peso propio estimado de la base y el relleno) por la tensión admisible del suelo: A ≥ N / σadm. Para columna cuadrada se adopta una base cuadrada de lado a = √A, redondeado hacia arriba a una medida constructiva: en el ejemplo de esta guía, 1,42 m se adopta como 1,45 × 1,45 m.
¿Qué es el punzonamiento y cómo se verifica?
El punzonamiento es la falla por corte en dos direcciones alrededor de la columna: el bloque de hormigón bajo la columna tiende a 'perforar' la base. Se verifica, según CIRSOC 201, que la tensión de corte en un perímetro crítico ubicado a media altura útil (d/2) de la cara de la columna no supere la resistencia del hormigón. Es la verificación que suele gobernar la altura: si no verifica, se aumenta la altura útil de la base.
¿Cómo se calcula la armadura de una base aislada?
La base trabaja como un voladizo que flexiona hacia arriba por la reacción del suelo: se calcula el momento flector en la cara de la columna y con él se dimensiona la armadura inferior por flexión, distribuida en parrilla en dos direcciones ortogonales, según CIRSOC 201. Se verifican además la cuantía mínima, el anclaje de las barras y el recubrimiento, mayor en fundaciones por el contacto con el suelo.
¿Cuál es la tensión admisible típica del suelo en Argentina?
Como órdenes de magnitud: un relleno o suelo blando queda por debajo de 0,5 kg/cm²; un limo o arcilla media ronda 1,0–1,5 kg/cm²; un suelo firme o tosca, 2,0–3,0 kg/cm²; y la roca supera los 4 kg/cm². Son valores orientativos: el valor real debe surgir de un estudio de suelos firmado por un geotécnico, no de tablas genéricas.
¿Cuándo no se usa base aislada y conviene otra fundación?
Cuando las bases vecinas se superponen (columnas muy cercanas), cuando el suelo superficial es de muy baja capacidad portante (< 0,5 kg/cm²) o cuando hay napa freática alta. Se pasa a vigas de fundación, plateas, pilotes o fundaciones combinadas, según el caso.
¿De qué tamaño es la base para una columna de una casa?
No hay un tamaño único: el lado sale de dividir la carga que baja por la columna por la tensión admisible del suelo (A ≥ N / σadm). Como referencia, en el ejemplo de esta guía una columna con 40 t de carga de servicio sobre un suelo firme de 2 kg/cm² lleva una base de 1,45 × 1,45 m. Para una vivienda de cargas moderadas sobre suelo firme el predimensionado es directo, y lo podés estimar gratis con nuestra calculadora de bases aisladas.
¿Qué altura o espesor lleva una base aislada?
La altura la define casi siempre el punzonamiento: la verificación de que la columna no 'perfore' la zapata. Se controla la tensión de corte en un perímetro crítico a media altura útil de la cara de la columna y, si no verifica, se aumenta la altura útil (d) de la base; es el motivo número uno por el que una base crece en espesor. Además, en fundaciones el recubrimiento es mayor que en una viga interior, porque el hormigón está en contacto con el suelo.
¿Base aislada o platea? ¿Cuál conviene?
Si el suelo firme está a poca profundidad y las bases de columnas vecinas no llegan a tocarse, la base aislada gana por costo y simplicidad. La platea toma la posta cuando las bases empiezan a superponerse o cuando conviene repartir la carga en toda la superficie por la baja capacidad del suelo; con napa alta o suelos muy pobres entran también los pilotes y las fundaciones combinadas. En los suelos arcillosos expansivos del Litoral la elección merece un análisis específico.
