Checklist: anclajes antes de hormigonar
Los pernos de anclaje quedan en el hormigón semanas antes de que llegue la estructura. Esta planilla junta lo que hay que controlar antes del colado: las tolerancias de la Guía CIRSOC 307-2018, quién hace qué, un checklist con sus referencias y la planilla para relevar grupo por grupo. Para imprimir en blanco y negro.
- · 3 mm entre pernos de un grupo, 6 mm entre grupos, ±13 mm de nivel
- · Quién coloca, quién releva y quién verifica antes del colado
- · Qué es requisito, qué es recomendación y qué es criterio nuestro
- · La planilla de relevamiento, lista para llevar a la obra
Qué hay adentro

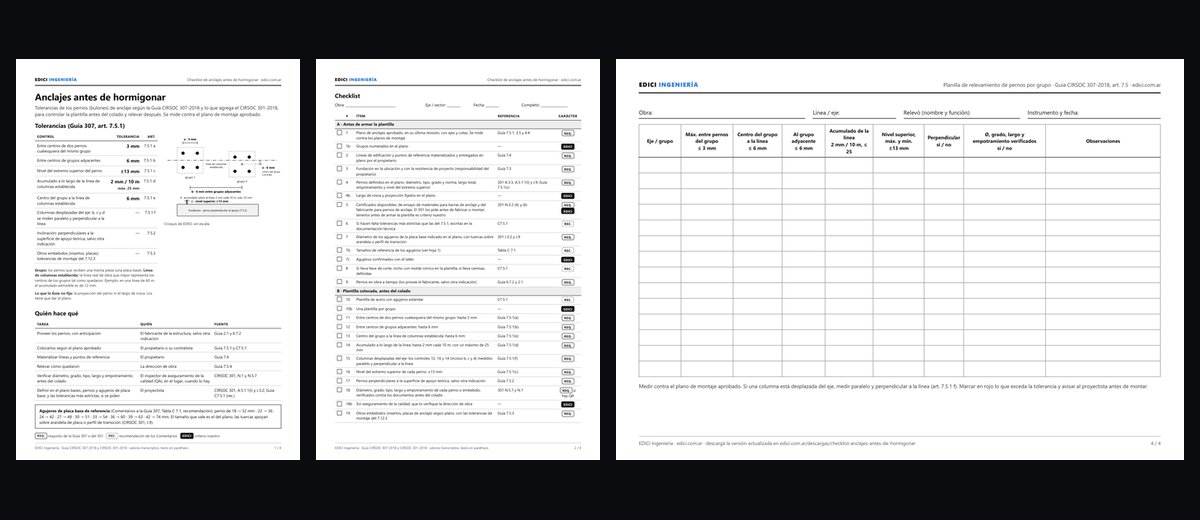

Cuatro hojas para la obra
01
Las tolerancias en una hoja
Los seis controles del art. 7.5.1 de la Guía CIRSOC 307-2018, con un croquis propio del grupo, la línea de columnas y el nivel superior, y los agujeros de placa base de referencia.
02
Quién hace qué
Quién provee, coloca, releva y verifica los pernos según la Guía y el CIRSOC 301-2018, y qué queda escrito en el plano.
03
El checklist
24 puntos para antes de armar la plantilla, antes del colado y durante el montaje. Cada uno dice si es requisito, recomendación de los Comentarios o criterio nuestro.
04
La planilla de relevamiento
Una hoja apaisada para relevar grupo por grupo: distancias, acumulado, nivel, perpendicularidad y verificación de cada perno.
Preguntas frecuentes
¿De dónde salen las tolerancias?
De la Guía CIRSOC 307-2018 (art. 7.5 y siguientes) y del CIRSOC 301-2018. La Guía no tiene resolución propia: rige por remisión del CIRSOC 301-2018, que puso en vigencia la Res. MOP 112/2023. Eso alcanza a la obra pública nacional; en obra privada depende de lo que adopte cada jurisdicción y de lo que diga el contrato. Además, la propia Guía rige en ausencia de otras instrucciones (art. 1.1): si el plano o el pliego piden tolerancias más estrictas, valen esas. Los valores están transcriptos y el texto, en paráfrasis.
¿Reemplaza al plano de anclajes?
No. Es una planilla de control: el plano de anclajes aprobado define cada perno, su ubicación, el largo de rosca, la proyección y los agujeros de la placa base. La planilla sirve para verificar la plantilla antes del colado y relevar después.
¿Quién la completa?
La dirección de obra o la constructora. Si el contrato pide aseguramiento de la calidad, el inspector de un tercero verifica los pernos en el lugar antes del colado. EDICI deja escritos en el plano las tolerancias y los criterios de aceptación y puede revisar la planilla a distancia; no inspecciona ni libera hormigonados.
