Ingeniería de detalle de estructuras metálicas: planos de taller, despiece y uniones (Argentina 2026)

El acero se corrige en la pantalla, no con la grúa esperando

Hay un momento en toda obra metálica donde el proyecto deja de ser un cálculo y pasa a ser toneladas de acero cortadas, perforadas y soldadas. Ese pasaje tiene nombre: ingeniería de detalle. Y tiene una regla de oro que cualquier fabricante suscribe: un error se corrige gratis en la pantalla, carísimo en el taller y muy caro con la grúa esperando en obra.

Esta guía explica qué es la ingeniería de detalle de estructuras metálicas, qué contiene un plano de taller bien hecho, cómo se despieza un pórtico típico y qué pasa cuando esta etapa se saltea. Está escrita para dos lectores: talleres metalúrgicos y fabricantes que producen estructura —y que en los picos de trabajo sufren el cuello de botella de la documentación— y constructoras y desarrolladores que quieren recibir planos listos para fabricar, no planos para interpretar. Es la guía extendida de nuestro servicio de ingeniería de detalle.

---

Qué es la ingeniería de detalle y por qué existe

El cálculo estructural y la ingeniería de detalle responden preguntas distintas, y confundirlas es el origen de la mitad de los problemas de fabricación.

El cálculo estructural define qué resiste: las secciones de columnas y vigas, los esfuerzos que baja cada elemento, las uniones que los transmiten. Su producto es la memoria de cálculo según CIRSOC 301 (acero), con las cargas por CIRSOC 101, el viento por CIRSOC 102 y el sismo por INPRES-CIRSOC 103 donde la zona lo exige, más los planos generales de la estructura. Con eso el municipio visa y el proyecto existe legalmente. Pero con eso solo, el taller todavía no puede cortar un perfil.

La ingeniería de detalle (o detailing, o shop drawings) define cómo se fabrica: toma esos planos generales y los desarrolla hasta el nivel de la pieza individual. Cada columna, cada dintel, cada placa de base, cada cartela y cada correa pasa a tener su plano propio con medidas de corte, agujeros, biseles, soldaduras y material. Es el eslabón entre la memoria de cálculo y el taller: sin él, alguien en el taller termina "interpretando" el plano general —midiendo sobre el dibujo, decidiendo gramiles a criterio, resolviendo uniones de palabra—, y cada interpretación es un riesgo que se cobra en obra.

De ahí la regla de oro de este oficio: el acero se corrige en la pantalla, no con la grúa esperando. Una interferencia detectada en el modelo cuesta minutos; la misma interferencia descubierta en el montaje cuesta una pieza vuelta al taller, una cuadrilla parada y una grúa contratada por día.

---

El camino en 5 pasos: del cálculo al montaje

El recorrido completo de una estructura metálica bien documentada tiene cinco estaciones, y la ingeniería de detalle es el puente entre las dos mitades:

1. Cálculo estructural. Secciones, esfuerzos y uniones definidos y justificados en la memoria. Es el punto de partida: la ingeniería de detalle no recalcula, desarrolla.
2. Modelo 3D. La estructura completa se modela con su geometría real: cada perfil con su sección verdadera, cada placa con su espesor, cada bulón con su diámetro. Acá es donde se detectan y resuelven las interferencias —una cartela que choca con una correa, un bulón inaccesible para la llave, un empalme que cae justo donde pasa un conducto— antes de que existan en el mundo físico. En proyectos coordinados, este modelo dialoga con el de arquitectura e instalaciones bajo metodología BIM.
3. Planos de taller. El despiece: del modelo salen los planos de cada pieza y cada conjunto soldado, con sus planillas de corte, de bulones y de soldaduras, y la lista de materiales. Es el entregable central de la ingeniería de detalle.
4. Fabricación. El taller corta, perfora, suelda y aplica la terminación siguiendo los planos, pieza por pieza, cada una con su marca estampada.
5. Montaje. En obra, el plano de montaje ubica cada marca en su posición, y las uniones de obra se ejecutan con los bulones especificados. Si los pasos anteriores se hicieron bien, el montaje es la etapa más rápida de todas: las piezas llegan numeradas y arman como un Lego.

El orden importa. Cuando el paso 3 se saltea o se hace a medias, los problemas no desaparecen: se mudan a los pasos 4 y 5, que son exactamente los más caros para resolverlos.

---

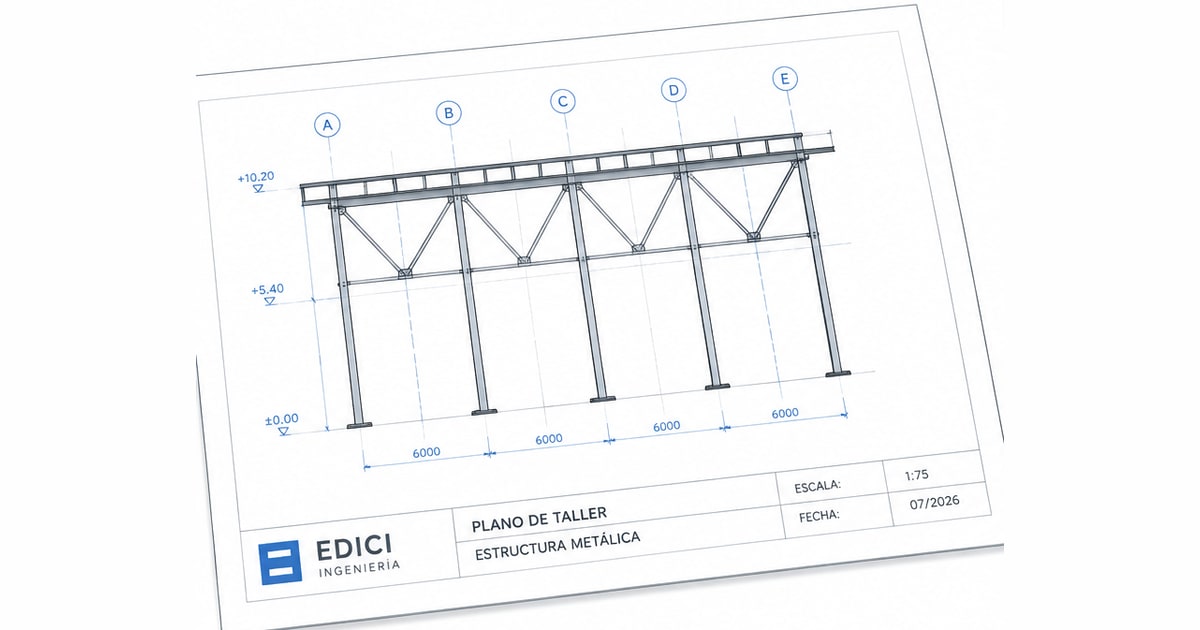

Qué contiene un plano de taller

Un plano de taller no es "el plano de estructura con más cotas". Es un documento con un contenido específico, pensado para que la pieza se fabrique sin consultas:

• Marca de pieza. La identidad única de la pieza en el proyecto. Todo lo demás cuelga de ella: la planilla de corte la referencia, el taller la estampa sobre el acero, el plano de montaje la ubica en obra.
• Geometría y cortes. Las medidas de la pieza como se fabrica: largos de corte reales, ángulos, despuntes y biseles. No son las medidas de eje del plano de estructura — sobre esto volvemos abajo, porque es el error clásico.
• Agujeros y bulones. Posición de cada agujero con sus gramiles (las distancias normalizadas a bordes y entre filas), diámetros, y la especificación de los bulones: diámetro, calidad y cantidad por unión.
• Soldaduras. Cada cordón indicado con simbología normalizada según CIRSOC 304 (soldadura estructural en acero): tipo de cordón, de qué lado se ejecuta, garganta o lado del filete, y si es de taller o de obra. Una soldadura "indicada de palabra" no existe: si no está en el plano con su símbolo, cada soldador la resuelve distinto.
• Material y terminación. Calidad del acero de cada elemento, y el tratamiento superficial especificado (granallado, imprimación, esquema de pintura o galvanizado según el proyecto).
• Lista de materiales. La planilla por marca: perfil, largo, cantidad y peso. Sumada sobre todo el proyecto, es la lista con la que el taller compra el acero exacto y valoriza su presupuesto.

La prueba de calidad de todo esto cabe en una frase: un plano de taller completo se ejecuta de punta a punta sin llamar al calculista. Si el operario tiene que levantar el teléfono para preguntar un gramil, un lado de soldadura o un largo de corte, el plano no estaba terminado.

---

Ejemplo desarrollado: el despiece de un pórtico de galpón

Veamos cómo se aplica todo esto al caso más repetido de la construcción metálica argentina: el pórtico de alma llena de un galpón. En el post de predimensionado de naves industriales explicamos cómo se eligen las secciones; acá vemos cómo ese pórtico calculado se convierte en piezas fabricables.

Cómo se marca

El despiece arranca por asignar marcas a cada familia de piezas. Cada estudio y cada taller tienen su convención; una convención ilustrativa típica para un pórtico:

• C-01, C-02… — columnas (cada geometría distinta es una marca distinta)
• V-01, V-02… — vigas o dinteles del pórtico
• PL-01, PL-02… — placas de base y placas de unión
• CT-01, CT-02… — cartelas de refuerzo de nudos
• CO-01, CO-02… — correas de cubierta y laterales

Dos columnas idénticas comparten marca (se fabrican por la misma plancha de plano); una columna espejada o con un agujero de más ya es otra marca. Esa disciplina es la que después permite que el montador no dude.

La lista de materiales del pórtico (ejemplo de formato)

Así se ve, en formato, la lista de materiales de un pórtico tipo. Aclaración importante: esta tabla es un ejemplo de formato, no un despiece calculado. Los perfiles indicados son los órdenes de magnitud que manejamos en el post de predimensionado para un galpón estándar; las secciones reales de tu proyecto las define el cálculo, y las cantidades, tu geometría:

Cada fila de esa tabla remite a un plano de pieza con sus cortes, agujeros y soldaduras; el conjunto soldado (por ejemplo, el dintel con sus cartelas ya soldadas en taller) tiene además su propio plano de conjunto. Multiplicá esto por todos los pórticos, arriostramientos, correas y piezas menores de una nave, y tenés la dimensión real del trabajo de despiece: decenas o cientos de marcas, cada una documentada.

Plano de taller vs. plano de montaje

Con el despiece hecho, la documentación se divide en dos familias que conviene no confundir:

• El plano de taller vive en el taller: le dice al operario cómo fabricar cada marca (cortes, agujeros, soldaduras de taller, material, terminación).
• El plano de montaje vive en la obra: sobre la geometría general de la nave, ubica cada marca en su posición —qué columna va en qué eje, qué dintel a qué lado, con qué orientación—, define las uniones de obra (típicamente abulonadas: los bulones de obra con su diámetro, calidad y cantidad por unión) y da las referencias de ejes y niveles para el replanteo.

El taller fabrica con uno; el montador arma con el otro; y las marcas son el idioma común entre los dos. Cuando esta dupla está bien hecha, la cuadrilla de montaje casi no necesita medir: lee marcas, presenta piezas y abulona.

---

Qué pasa sin ingeniería de detalle: los errores clásicos

Todos los que fabrican o montan estructura conocen estos escenarios. No son hipótesis: son el repertorio estándar de la obra que se documentó a medias.

• Medidas de eje tomadas como medidas de corte. El plano de estructura acota a ejes; la pieza física es más corta (o más larga) que la distancia entre ejes, porque descuenta placas, espesores y holguras de unión. Cortar "por el plano general" garantiza piezas que no entran o quedan cortas.
• Agujeros que no coinciden en el montaje. Cada mitad de la unión se perforó con un criterio distinto —gramiles decididos a ojo, plantillas diferentes— y el problema aparece recién con las dos piezas colgando de la grúa. La solución en obra suele ser agrandar agujeros o abrir otros nuevos: exactamente lo que ninguna unión calculada quiere.
• Piezas sin marca que nadie sabe dónde van. Llega el camión, se descarga el paquete de perfiles, y hay tres piezas parecidas sin identificar. Se resuelve midiendo, comparando y probando: horas de cuadrilla y de grúa dedicadas a un problema que una estampa de marca evitaba.
• Sobrantes (y faltantes) por comprar "a ojo". Sin lista de materiales, el acero se compra estimando: sobra material que queda tirado en el taller o falta un perfil que frena la fabricación hasta la próxima entrega del proveedor.
• Soldaduras indicadas de palabra. "Soldalo bien todo alrededor" no es una especificación. Sin simbología según CIRSOC 304, cada soldador decide tipo, lado y tamaño de cordón: algunas uniones quedan sobredimensionadas (horas y consumibles de más) y otras por debajo de lo que el cálculo supuso.

El denominador común: ninguno de estos errores es de cálculo. La estructura estaba bien calculada. Lo que faltó fue el eslabón que convierte el cálculo en piezas — y cada uno de esos errores cuesta más que la documentación que lo evitaba.

---

EDICI como departamento externo de ingeniería de detalle

Para fabricantes y talleres: los picos de obra sin ampliar la estructura fija

Si tenés un taller metalúrgico, conocés el ciclo: entran dos o tres obras juntas, la capacidad de corte y soldadura está, pero la documentación no llega a tiempo. Generar los planos de taller y montaje —el despiece, el detalle de uniones, las planillas— se vuelve el cuello de botella: las máquinas pueden producir más de lo que la oficina técnica alcanza a dibujar. Y la alternativa clásica es mala: contratar un proyectista permanente para cubrir picos significa cargar estructura fija que en los valles queda ociosa.

Ahí es donde trabajamos como departamento externo de ingeniería de detalle: EDICI se integra a tu equipo en los picos, con modelado 3D, planos de fabricación y montaje y listas de materiales, respetando tus convenciones de marcas, tus capacidades de corte y transporte y tus formatos de planilla. Vos seguís siendo el fabricante frente a tu cliente; nosotros somos tu oficina técnica cuando la tuya no da abasto. Cuando el pico pasa, el servicio se descomprime — sin sueldos fijos de más.

El mismo esquema aplica a calderería: tanques, recipientes y equipos siguen la misma lógica de despiece, desarrollo de chapas y documentación de soldaduras, y los detallamos con el mismo flujo de trabajo. De hecho, al caso de los tanques le dedicamos una guía completa: cómo se calcula un tanque de chapa de gran diámetro (API 650).

Para constructoras y desarrolladores: planos listos para fabricar

Del otro lado del mostrador, la ecuación es simétrica. Una constructora que licita o contrata la fabricación de una estructura con planos de taller ya resueltos obtiene dos ventajas directas: menos horas de taller (el fabricante cotiza sobre una lista de materiales exacta, sin colchones por incertidumbre, y produce sin frenarse a interpretar) y menos errores en obra (las interferencias se resolvieron en el modelo, las piezas llegan numeradas y el montaje no improvisa). La ingeniería de detalle contratada junto al cálculo de la estructura metálica —o sobre un cálculo existente de otro estudio— es de las inversiones con mejor retorno de la obra metálica.

En ambos casos el flujo de trabajo es el que describimos en el servicio de ingeniería de detalle: recepción del proyecto calculado, coordinación con el taller (capacidades, transporte, normas aplicables), modelado 3D con detección de interferencias, entrega técnica completa y soporte durante fabricación y montaje.

---

Cuánto cuesta y cómo se cotiza

La ingeniería de detalle se cotiza por tonelada de estructura o por complejidad del proyecto, según el caso. Las variables que mueven el número son cuatro: el tonelaje, la repetición (una nave de pórticos idénticos amortiza el detalle de cada marca en muchas piezas; una estructura de piezas todas distintas, no), la complejidad de las uniones (uniones estándar abulonadas versus nudos especiales, empalmes de grandes secciones o interfaces con hormigón) y el punto de partida (un cálculo completo con planos generales prolijos versus información a reconstruir). Por eso no publicamos una tabla de precios para este servicio: cada proyecto se cotiza por alcance.

Sí publicamos las referencias de plazo de nuestro servicio: proyectos chicos (hasta 10 t de acero), 10 a 15 días hábiles; naves medianas (20–50 t), 20 a 30 días hábiles; estructuras complejas o con muchas variantes se pautan por etapas, de modo que el taller pueda fabricar los primeros conjuntos mientras se detallan los siguientes. Y para dimensionar dónde juega este servicio en la economía de la obra: la estructura metálica de una nave pesa entre 25 y 50 kg/m² de acero y es el rubro más caro del galpón —los números completos están en cuánto cuesta un galpón o nave industrial en 2026—, y el cálculo estructural se cotiza entre USD 2 y 4/m² en esa tipología. La ingeniería de detalle es un honorario acotado que decide cuántas de esas toneladas se cortan bien a la primera.

Lo que no cambia es el proceso: nos mandás los planos generales calculados (o el modelo, o el proyecto a licitar), nos contás quién fabrica y qué plazos maneja la obra, y te devolvemos un presupuesto cerrado, con entregables y plazo, en 24 horas hábiles.

---

Preguntas frecuentes

¿Qué es la ingeniería de detalle de una estructura metálica?

Es la etapa entre el cálculo estructural y la fabricación. El cálculo define QUÉ resiste la estructura: secciones, uniones y esfuerzos, justificados en la memoria según CIRSOC 301. La ingeniería de detalle define CÓMO SE FABRICA cada pieza: el despiece de la estructura en piezas individuales, cada una con su marca, sus medidas de corte, sus agujeros, sus soldaduras y su material, más las planillas de corte, de bulones y la lista de materiales. Es el eslabón que convierte la memoria de cálculo en documentación que el taller puede producir sin interpretar nada: cada pieza llega a obra numerada, lista para armar.

¿Qué contiene un plano de taller?

Seis cosas, como mínimo: la marca de la pieza (su identidad única en el proyecto), la geometría con medidas de fabricación —de corte real, no de eje—, los agujeros y bulones (posición, gramiles, diámetros y calidad), las soldaduras con simbología normalizada según CIRSOC 304 (tipo de cordón, lado, garganta), el material y la terminación (calidad del acero, tratamiento superficial), y la lista de materiales de la pieza o del conjunto: perfil, largo, cantidad y peso por marca. La prueba de calidad es simple: un plano de taller completo se ejecuta de punta a punta sin llamar al calculista.

¿Qué diferencia hay entre plano de taller y plano de montaje?

El plano de taller le dice al taller cómo fabricar cada pieza: medidas de corte, agujeros, soldaduras de taller, material. El plano de montaje le dice al montador dónde va cada marca en la obra: la posición de cada pieza numerada sobre la geometría general, las uniones que se ejecutan en obra —típicamente abulonadas— con sus bulones de obra identificados, y las referencias de niveles y ejes para el replanteo. Son documentos complementarios: uno vive en el taller, el otro en la obra, y los dos hablan el mismo idioma a través de las marcas.

¿Qué es el despiece y qué es la “marca” de una pieza?

El despiece es la descomposición de la estructura en piezas fabricables: cada columna, viga, placa, cartela y correa deja de ser una línea del modelo y pasa a ser una pieza física con plano propio. La marca es la identidad única de cada pieza dentro del proyecto —por ejemplo C-01 para un tipo de columna, PL-01 para una placa de base—, que se estampa o pinta sobre la pieza en el taller. Es lo que permite que el taller fabrique, el transportista cargue y el montador arme sin ambigüedad: en obra nadie pregunta “qué es este perfil”, se lee la marca y se busca en el plano de montaje.

¿Puede un taller metalúrgico tercerizar la ingeniería de detalle?

Sí, y es cada vez más común. Cuando al taller le entra mucha obra al mismo tiempo, generar los planos de taller y montaje a tiempo se vuelve el cuello de botella: la capacidad de corte y soldadura está, pero las máquinas esperan documentación. Tercerizar la ingeniería de detalle en los picos permite tomar más obra sin ampliar la estructura fija —sin contratar un proyectista permanente que después queda ocioso—. EDICI trabaja exactamente en ese esquema: como departamento externo de ingeniería de detalle, con modelado 3D, planos de fabricación y montaje y listas de materiales, integrado al equipo del fabricante. El mismo servicio aplica a calderería: tanques y equipos siguen la misma lógica de despiece y documentación.

¿Cómo se cotiza la ingeniería de detalle?

Se cotiza por tonelada de estructura o por complejidad del proyecto, según el caso: no pesa lo mismo detallar una nave de pórticos repetitivos que una estructura con muchas piezas distintas, uniones especiales o interfaces con hormigón e instalaciones. Las variables que mueven el número son el tonelaje, la repetición (cuántas piezas iguales hay), la complejidad de las uniones y el punto de partida (si existe un cálculo completo con planos generales o hay que reconstruir información). Por eso no publicamos una tabla de precios para este servicio: cada proyecto se cotiza por alcance. Lo que sí es fijo es el proceso: nos mandás los planos generales o el modelo, y devolvemos un presupuesto cerrado, con entregables y plazo, en 24 horas hábiles.

¿Cuánto tarda la ingeniería de detalle de una estructura metálica?

Como referencia de nuestro servicio: proyectos chicos (hasta 10 toneladas de acero), de 10 a 15 días hábiles; naves industriales medianas (20 a 50 toneladas), de 20 a 30 días hábiles; estructuras complejas o con muchas variantes se pautan por etapas, para que el taller pueda arrancar la fabricación de los primeros conjuntos mientras se detallan los siguientes. Los plazos corren desde la recepción de los planos generales calculados. La cotización, en cambio, no espera: presupuesto cerrado en 24 horas hábiles.
